在校园网环境下通过Openwrt配置IPv6

[摘要] 在我校只给连接校园网的设备下发 /128 的IPv6地址的背景下，如何让内网设备取得IPv6访问权，就成了一个问题。本文旨在利用NAT66技术，帮助读者，尤其是同为本校学生的读者，为自己宿舍的内网配置v6环境，以享受各界给予的v6红利（

为简便起见，后文均使用“v6”指代IPv6。

由于本人长期使用Openwrt作为主路由，因此并不清楚使用一般家用路由器时能否正常取得v6访问权。经过简要测试，我发现小米4A路由器无论在设置内选择“Native”或“NAT6”均无法让内网设备获得合适的v6地址并上网，想必大部分的普通路由器也是如此。然而对于Openwrt用户，我们拥有对路由器的深度访问权，因此修复这个支持便成为了可能。

（更新：在亲戚家调试v6时，我发现华为AX3路由器在设置中开启IPv6选项并保持默认配置后，下级设备拿到的v6地址系fd开头，但却能正常上网，我猜测其内部也做了NAT6相关处理，但其能否在校园网环境下工作还是个未知数。）

本人的测试环境为iStoreOS，如果您使用的是其他固件，则可能会缺失部分配置项，届时您可能需要ssh连接到路由器并修改uci配置文件以达到目的。

wan 接口配置

请切换到wan接口的高级设置，并修改以下选项：

获取IPv6地址：自动
使用默认网关：[√]
委托IPv6前缀：[√]
IPv6分配长度：已禁用
IPv6前缀过滤器：未配置
IPv6后缀：::1
IPv6首选项：0

并在 DHCP服务器 - IPv6设置中，关闭所有开关，禁用所有选项。

wan6 接口配置

回到接口界面后，您应该会找到除lan、wan之外的第三个接口：wan6.

如果没有wan6接口，请手动添加：

点击“添加新接口”，名称为wan6，协议为“DHCPv6 客户端”，设备为eth0（该项以您wan接口所属的物理接口为准，可能因设备而异）
理论上，如此添加之后，若该接口获得了2001开头的v6地址，您便可以按照下述步骤完成设置了。

在“常规设置”页面，设置如下选项：

开机自动运行：[√]
请求 IPv6 地址：try
请求指定长度的 IPv6 前缀：已禁用

接下来，在“高级设置”中，请按照和wan接口完全相同的方式进行配置。

随后切换到“防火墙设置”，将wan6接口也加入wan防火墙区域，以便管理。

之后请确保“DHCP服务器”选项卡提示“本接口未配置 DHCP 服务器”，因为本接口是作为dhcp客户端使用的。

全局网络选项

请修改此处IPv6 ULA 前缀为合适的CIDR值，如dd12:3456::/64，该值可以完全由您自定义。

请注意必须以dd开头，这是此次网络配置的重点，用fd开头的ULA地址无法成功完成NAT66的配置；而dd之后的值请自拟，只需位于/64的范围内即可，建议保持在8位hex数之内，以免客户端内网v6地址过长。

lan 接口配置

若您既没有开启合适的远程访问手段，又无法使用键盘和显示器连接到软路由控制台，请小心修改lan接口的配置，因为可能导致路由器失联。

在“常规设置”页面，设置如下选项：

委托IPv6前缀：[√]
IPv6分配长度：64
IPv6 分配提示：dd123456 （该项请与上文ULA前缀保持一致即可）
IPv6前缀过滤器：未配置
IPv6后缀：::8
IPv6首选项：0

随后请切换到“DHCP服务器”选项卡，

在高级设置中，勾选“动态 DHCP” 和 “强制”
在“IPv6设置”中，将 RA 服务和 DHCPv6 服务改为“服务器模式”，NDP代理设为已禁用，通告的 IPv6 DNS 服务器设为合适的v6公网DNS，此处可使用清华大学TUNA协会的dns：2001:da8::666

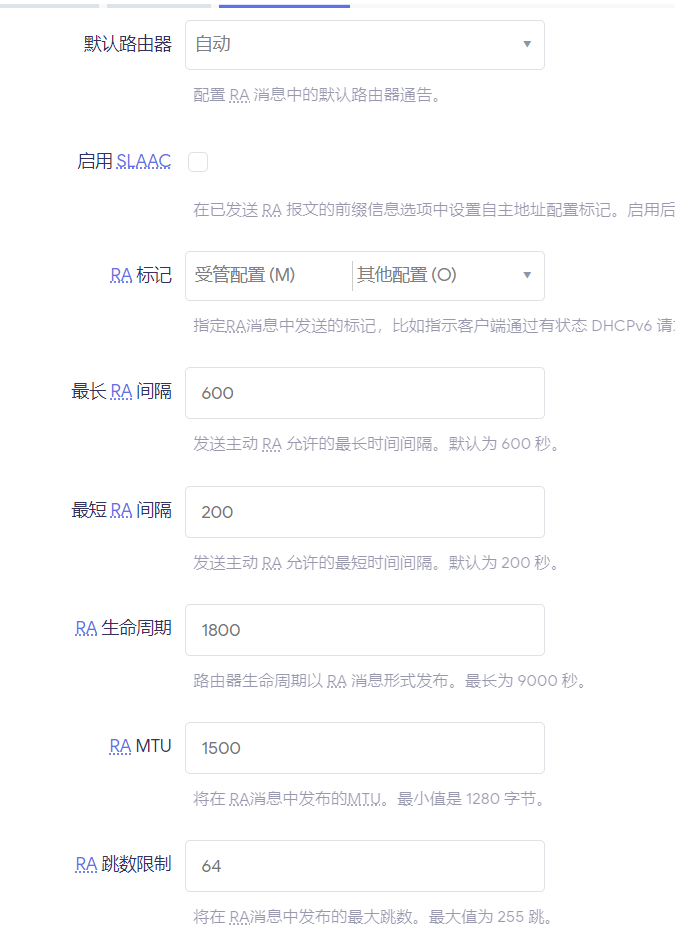

“IPv6 RA设置”中，请勾选“启用 SLAAC”，其余选项可选择与我保持一致，见下图：

内核设置

为了在内核中启用IPv6数据包的转发，以下操作需要您通过ssh或控制台登录到软路由来执行。

使用vi或nano打开 /etc/sysctl.conf，并追加以下内容：

net.ipv6.conf.default.forwarding=2
net.ipv6.conf.all.forwarding=2
net.ipv6.conf.default.accept_ra=2
net.ipv6.conf.all.accept_ra=2

完成后，可以通过sysctl -p命令应用刚刚设置的内核参数，但更推荐的做法是先重启您的设备，再继续接下来的操作。

防火墙设置

在系统的防火墙设置（luci/admin/network/firewall）中：

切换到常规设置，勾选”启用 FullCone-NAT“，将”转发“设为接受，”入站数据“选项可根据安全性需求，酌情选择是否打开；

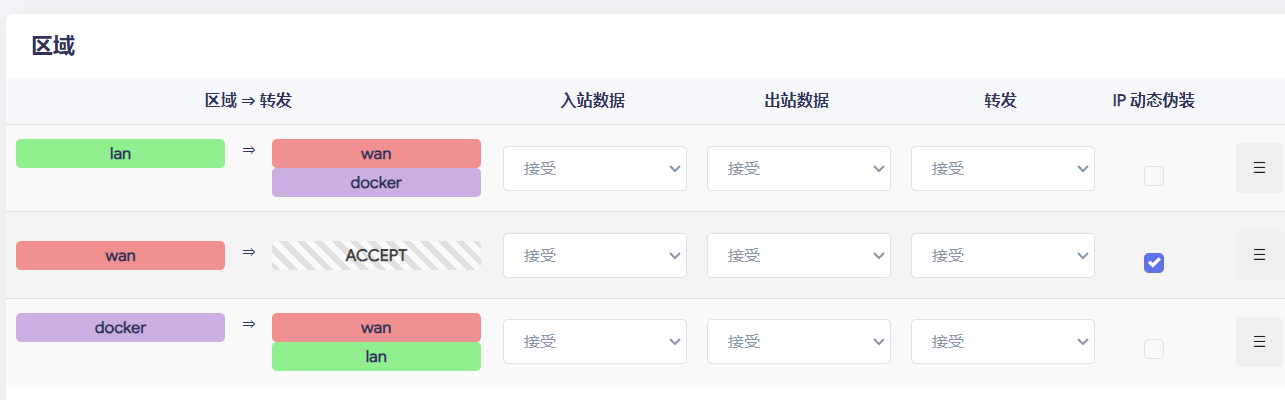

检查页面下方”区域“，确保”转发“项设置无误，当然可以打开全部选项，如图：

切换到”自定义规则“，添加如下的iptables规则，以实际地启用NAT66：

ip6tables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
WAN6=wan6
LAN=br-lan
ip6tables -t nat -A POSTROUTING -o $WAN6 -j MASQUERADE
ip6tables -A FORWARD -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
ip6tables -A FORWARD -i $LAN -j ACCEPT

该代码中的eth0，wan6，br-lan大多数情况下不必修改，若出现异常，请根据实际情况适当修改。

完成后点击”保存“，iptables会自动重启以应用规则。

验收环节

全部设置完成后，就可以开始测试连接性了。请将设备的网络断开再重连，随后观察IPv6可用情况。

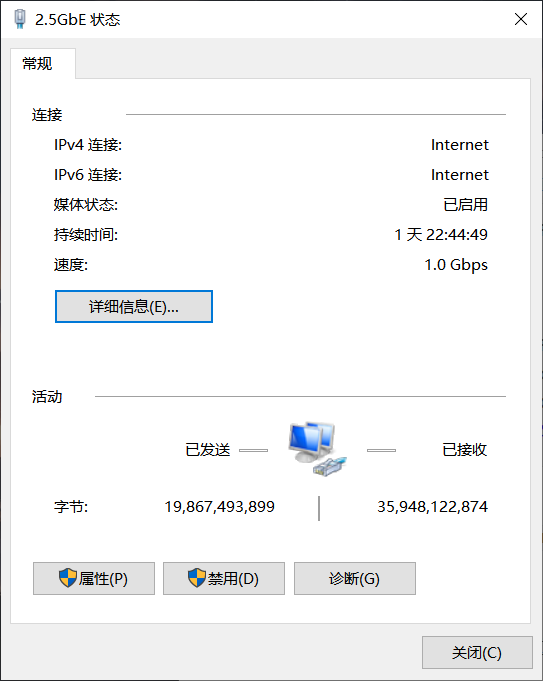

以Windows的”网卡状态“页面为例，若如上图所示，v4和v6旁均显示”Internet“，恭喜设置成功，从此你的所有内网设备都将可以访问纯IPv6网站，如东北大学六维空间或某些高校的bt/pt站点（经测试，这样的NAT66网络仍然可以正常下载资源以及做种）……更多的用法，就请自己发掘吧！

如果你成功了，希望也可以去评论区冒个泡（

额外的测试连通性办法：使用命令ping 2001:da8::666，尝试ping TUNA的dns，若成功，则说明你的v6网络已基本成型；

此后可以进入test-ipv6.com，记得关闭科学上网工具再访问，若页面显示得分为10分，那么基本可以放心了。

In case failed

如果显示”无网络访问权限“，不要灰心，可能是设备并未尝试重新获取地址，可以尝试重启v6协议，具体操作方法为，在属性对话框中取消勾选”Internet协议版本6“，确认后重新打开属性对话框，再勾选v6协议，即可观察连接情况了。

若显示”无Internet访问权“，请打开”详细信息“窗口，观察”IPv6地址“项是否符合先前设置的ULA前缀：若不符合，请先尝试按照上文重启本地的v6协议；如果符合，那么说明设置过程出了一些问题，敬请评论反馈😥

我校の悲哀

经观察，无论是通过NAT6还是设备直连校园网，获取到的v6地址都面临过一段时间就失效的问题，我暂未找出该故障的原因，因此只能编写如下的bash脚本，自动检测v6连接性并在失败时重启接口。请将脚本写入/opt/ipv6-check.sh，内容如下。

（提示：下方脚本代码仅供参考，~~系AI作品~~）

#!/bin/bash
# screen -dmS v6 /opt/ipv6-check.sh
# ver=0.1.0?

echo IPv6 Check script is online now.
while true; do
    if ! ping6 -c 1 -W 1 2001:da8::666 >/dev/null; then
        echo $(date +'%Y-%m-%d %H:%M:%S') reconnecting IPv6...

        # Get traffic data TX&RX from ifconfig for eth0 interface
        eth0_data=$(ifconfig eth0 | grep -oE 'RX.*TX.*' | sed -n 's/.*RX bytes:[0-9]\+ (\([0-9.]\+ GiB\))  TX bytes:[0-9]\+ (\([0-9.]\+ GiB\)).*/RX: \1 TX: \2/p')
        # Get traffic data TX&RX from ifconfig for pppoe-wan interface
        pppoe_wan_data=$(ifconfig pppoe-wan | grep -oE 'RX.*TX.*' | sed -n 's/.*RX bytes:[0-9]\+ (\([0-9.]\+ GiB\))  TX bytes:[0-9]\+ (\([0-9.]\+ GiB\)).*/RX: \1 TX: \2/p')
        # Concatenate the two interfaces' traffic data into a single string
        all_traffic="[Current Traffic] WAN-all[${eth0_data}] WAN4[${pppoe_wan_data}]"

        echo "$all_traffic"
        echo "$all_traffic" >> /opt2/ipv6_var.log
        /sbin/ifup wan6
        sleep 8
        v6_addr=$(ifconfig | grep -oE '2001:250:[0-9a-fA-F:]+')
        #curl https://${your_bark}/Dormitory+IPv6+Changed/$v6_addr.
        echo -ne "\n$(date +'%Y-%m-%d %H:%M:%S') $v6_addr"
        echo -ne "\n$(date +'%Y-%m-%d %H:%M:%S') $v6_addr" >> /opt2/ipv6_var.log
        sleep 53
    fi
    sleep 10
done

此后请在luci的启动项页面->本地启动脚本中添加如下行：screen -dmS v6 /opt/ipv6-check.sh

一些闲言碎语

经测试，接入我校校园网的设备，无论是否经过认证，均能获取到/128的v6地址，但是尝试获取前缀却始终失败。鉴于上述情况，我只能采取NAT6的策略了。
据说NAT6对性能要求较高，但是在软路由为D2550、客户端通过千兆网线连接到路由器、访问USTC的ipv6测速网站的情况下，仍能轻松地跑出700Mbps的上下行，期间软路由上CPU占用率最高仅60%左右，因此我认为，非硬路由Openwrt用户不必对性能担忧。
为了发挥v6的最大潜力，我给一个虚拟机直通了网卡使其获取了校园网直接下发的v6地址，并设置DNS为2001:da8::666，但是该机莫名其妙地无法上网，猜测是DNS配置问题，须使其也连接到v4网络并设置v4的DNS，才能成功。~~（后来因为v6地址需要定期更新的原因也放弃了这样做，回归到路由器NAT6了）~~
让我继续折腾v6的真正起因是，上次回家，给家里一台旧Lenovo品牌机安装了个黑群晖（详情可见我tg频道），于是回宿舍后希望内网设备可以获得v6访问权，这样就可以方便地访问家中NAS了，最后结果也如我所愿，成功取得了v6地址；然而由于特殊的原因，上传到家中NAS的速度仅4MBps左右😭虽然不算快，但是算下来一晚上也够传30多G了，唉，就酱吧
折腾过程中，我看了好几篇教程，第一篇是官方的，写得很简略；
第二篇写的倒是很详细，但是一顿操作下来，差点搞得路由器自己都上不了v6，ping哪儿都显示 Network unreachable ；https://zhuanlan.zhihu.com/p/492774540
第三篇，直击重点，让我把内网分配的ip前缀（全局网络前缀）从fd00这个保留区移出来，改成dd开头，结果一改马上就通网了
https://zhuanlan.zhihu.com/p/467475294
其他参考： https://evanzj.com/2021/12/20/NAT6/
